3線和5線的編碼器怎么接線,編碼器接線圖有嗎?

發布時間:2023-05-11 18:01:34人氣:

  不論是什么編碼器,和PLC連接有兩種途徑,一種方法是選擇帶有高速計數器的PLC,直接硬件連接,在組態或指令里調用高速計數器指令,選擇計頻率或者增減量。另一種方法走通訊,如DP通訊等,計數值直接在數據塊讀取。

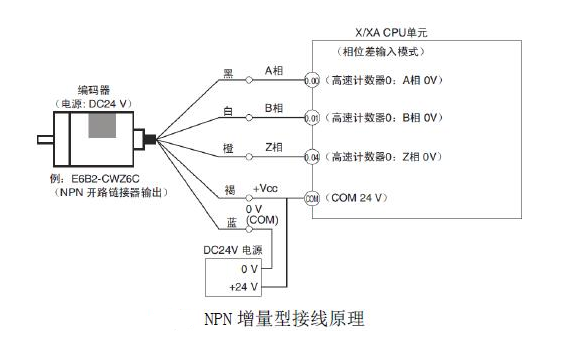

編碼器接線圖

  一、接線方法:


  編碼器有5條引線,其中3條是脈沖輸出線,1條是COM端線,1條是電源線(OC門輸出型)。編碼器的電源可以是外接電源,也可直接使用PLC的DC24V電源。電源-端要與編碼器的COM端連接,+與編碼器的電源端連接。編碼器的COM端與PLC輸入COM端連接,A、B、Z兩相脈沖輸出線直接與PLC的輸入端連接,A、B為相差90度的脈沖,Z相信號在編碼器旋轉一圈只有一個脈沖,通常用來做零點的依據,連接時要注意PLC輸入的響應時間。旋轉編碼器還有一條屏蔽線,使用時要將屏蔽線接地,提高抗干擾性。


  二、工作原理:


  由一個中心有軸的光電碼盤,其上有環形通、暗的刻線,有光電發射和接收器件讀取,獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差(相對于一個周波為360度),將C、D信號反向,疊加在A、B兩相上,可增強穩定信號;另每轉輸出一個Z相脈沖以代表零位參考位。


  由于A、B兩相相差90度,可通過比較A相在前還是B相在前,以判別編碼器的正轉與反轉,通過零位脈沖,可獲得編碼器的零位參考位。


  編碼器碼盤的材料有玻璃、金屬、塑料,玻璃碼盤是在玻璃上沉積很薄的刻線,其熱穩定性好,精度高,金屬碼盤直接以通和不通刻線,不易碎,但由于金屬有一定的厚度,精度就有限制,其熱穩定性就要比玻璃的差一個數量級,塑料碼盤是經濟型的,其成本低,但精度、熱穩定性、壽命均要差一些。


  分辨率編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率,也稱解析分度、或直接稱多少線,一般在每轉分度5~10000線。
