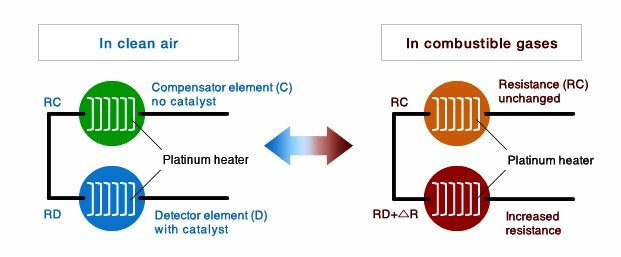

催化型氣體傳感器由兩個元件組成：包含催化材料并對可燃?xì)怏w敏感的檢測器元件(D)和惰性的補償器元件(C)?？扇?xì)怏w只會在檢測器元件上燃燒，導致其溫度升高，從而導致其電阻升高。可燃?xì)怏w不會在補償器上燃燒在存在可燃?xì)怏w的情況下，補償器的溫度和電阻保持不變。（下圖）

　　通?；菟雇姌螂娐酚蓛蓚€(gè)元件組成，如下圖所示。

　　調節可變電阻器(VR)以在不含可燃?xì)怏w的清潔空氣中保持橋式電路的平衡狀態。

　　當存在可燃?xì)怏w時，只有檢測器元件的電阻會升高，導致橋式電路不平衡，從而產生輸出電壓信號（Vout）。

　　輸出電壓信號與可燃?xì)怏w濃度成正比，如下圖所示。

　　氣體濃度可以通過測量輸出電壓來確定。
