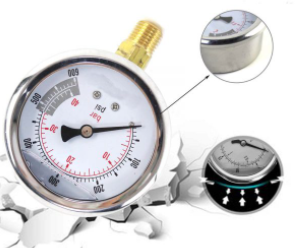

液體填充的壓力表是機械指針型壓力計與表殼或機械指針（或旋轉式撥號盤）型填充液壓力表與表殼填充液體和阻尼器。（包括接頭、彈簧管、限流螺釘?shù)龋?、齒輪傳動機構、顯示裝置（指針和表盤）、外殼（包括表殼、表蓋、表玻璃等）。

　　一、工作原理：

　　被測介質的壓力作用在膜片上，并將其傳遞給表面容積室中的阻尼液。利用毛細通道節流原理，壓力脈動被阻尼器抑制，成為穩定壓力，作用在彈性元件上產生位移，進而指示被測壓力值。

　　充液壓力表的主要特點是具有良好的抗震性，對瞬時沖擊和介質劇烈脈動的流體壓力的壓力測量具有優良的適用性。粘性阻尼液中含有傳動指示機構，使機械振動在承受抗震壓力表壓力試驗時產生的振動干擾大大減弱。

　　充液式壓力表結構為全密封，使其完全能夠在灰塵、水下、高濕等惡劣環境和條件下正常工作。抗震壓力表的特點是抗堵塞，易凝固泥漿、水泥等，易結晶，可測量高粘度介質。耐震壓力表的結構包括指示機構、彈性元件、阻尼器和膠囊隔膜。

　　二、原理結構：

　　它由膠囊隔膜、阻尼器、彈性元件和指示機構組成。

　　防震表的工作原理由密封墊、膜片組、鉤簧、傳動指示機構、外殼等組成。被測介質的脈動壓力通過密封作用于膜片組。隔膜組采用毛細通道限流原理，抑制壓力脈動，成為更穩定的壓力。通過機構將壓力轉化為集中力作用于鉤簧，使鉤簧變形。經傳動機構放大后，轉盤轉動，指示出所測脈動壓力的平均值。

　　三、原理相關特性：

　　1.良好的抗震性

　　特別適用于脈動劇烈或介質瞬時沖擊的流體壓力的測量。傳動指示機構在粘性阻尼液中，大大減弱了儀器所處環境的機械振動對其工作的影響。

　　2.防阻塞功能

　　采用傘形密封結構，可在高濕、多塵等惡劣環境和水中工作?？捎糜谒?、泥漿等高粘度、易結晶和固化的介質的測量。
