電位器如何使用兩條引線或三根導線連接?

發布時間:2023-05-11 18:06:42人氣:

 電位器由外殼、滑動軸、電阻體和三個端子組成。電位器有很多種。按調節方式可分為旋轉式(或旋轉手柄式)和直滑式電位器。按接頭數量可分為單聯電位器和多聯電位器。有兩種開關;根據電阻輸出功能特點,可分為線性電位器、指數電位器和對數電位器三種類型。如實心電位器、貼片電位器、碳膜電位器、玻璃釉電位器、精密導電塑料電位器等電位器。


 電位器怎么連接?


 一般電位器,中間是動片,所以測電阻時,3腳是總阻值,動片不會改變動片,從順時針方向(動片)2開始阻值增加,3則相反。6腳叫雙聯電位器,就是2個單體連在一起,8腳應該是帶開關的,一般用于車載音響。


 電位器通常具有三個端子或引線,可變電阻輸出可以測量和確定給定電子電路應用。查看給定的模擬,發現當鍋軸旋轉時,中心引線兩側的電阻以相反的速率變化。換句話說,例如,軸的順時針旋轉可以連續地并成比例地在其中心和右側引線之間產生增加的阻力,同時在其中心和左側引線之間成比例地減小阻力。


 因此,上述響應在電位器中心引線的兩側是不同的。如果軸大致位于旋轉刻度盤的中心,則左右導線相對于中心導線的阻力可能完全相等。

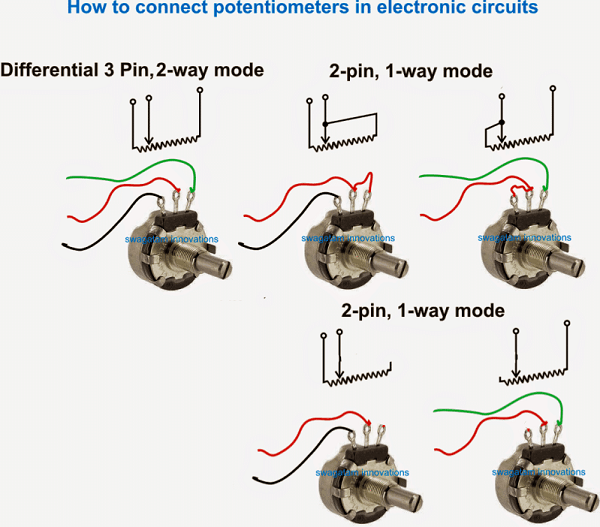

?。?)如何使用三根導線連接鍋


 由于電位器通常具有三根引線,因此它既可以用于2路遞變電阻模式,也可以用于1路單可變電阻器的形式。


 在之前的解釋中提到了當在應用中使用電位器的所有三個引線時電位器如何導致可變差分電阻輸出。


 然而,大多數電路應用可能只需要將電位器用作單模可變電阻器。


 (2)如何使用兩條引線連接鍋


 為此,需要選擇如下所示的電位器的兩條引線中的任意一條,其中必須包括中心引線。


 這里的中心引線很關鍵,必須要有,否則達不到預期的效果。


 鍋中剩余的第3根導線可以簡單地保持未連接或開路,或者可以與鍋的中心導線連接。
