磁通門電流傳感器基于法拉第電磁感應定律，通過測量磁場變化來檢測電流。其核心部件是一個高精度磁通門，能夠感應到微小的磁場變化，并將其轉化為電信號輸出。這種傳感器具有響應速度快、測量范圍寬、線性度好等優點，成為電流測量領域的佼佼者。

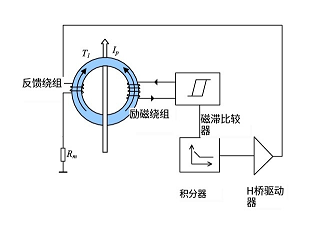

　下面是一個簡單的磁通門電流傳感器的電路設計，電路主要包括磁通門傳感器、運放放大電路和輸出電路。

　（1）磁通門傳感器：選擇合適其特性應包括線性范圍、靈敏度和響應時間等。傳感器通常由磁芯和線圈組成，其中磁芯用來引導磁場，線圈用來感應磁場變化。將電流通過線圈時，線圈周圍的磁場會發生變化，將這個變化轉換為電壓信號輸出。

　（2）運放放大電路：為了放大傳感器輸出的微弱電壓信號，通常需要加入運放放大電路。運放應選擇低噪聲、高增益和低失調的器件。將傳感器輸出信號接入運放的非反饋輸入端，通過反饋電阻來控制放大倍數，將放大后的信號輸出到下一級電路。

　（3）輸出電路：根據需要，可以選擇輸出電路來對放大后的信號做進一步處理?？梢约尤霝V波電路來濾除高頻噪聲，或者加入比較器來實現電流過載保護等功能。

　需要注意的是，磁通門傳感器電路的設計應根據具體的應用需求來確定參數和元器件的選擇；在設計過程中，還需要考慮電源電壓、電流范圍、線性度要求、溫度補償?shù)纫蛩亍?/p>
